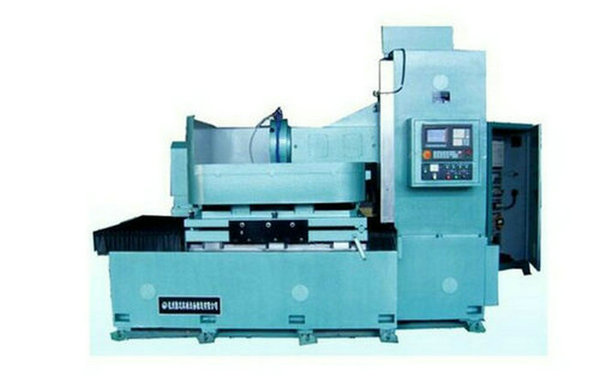

Content

Unit

Value

Number of axes

Control shaft

2X/2Z

Working stroke

Vertical grinding head moves back and forth [X-axis]

mm

1800

Move back and forth horizontal grinding [X-axis]

mm

1800

Mobile vertical grinding down [Z axis]

mm

450

Mobile horizontal grinding down [Z axis]

mm

450

Workbench

Table form

Electromagnetic coil concentric copper countertops

Table Size

mm

Φ2500

Maximum load

KG

2000

Resolution

X \ Z axis

mm

0.001

Spindle

Taper

ISO 1：5

Vertical grinding spindle speed range

rpm

750-3000 Frequency

Horizontal grinding spindle speed range

rpm

750-3000 Frequency

Vertical grinding wheel

Φ300XΦ210X150 CBN grinding bowl

Horizontal grinding wheel

Φ500X50XΦ203CBN (or resin) flat-shaped grinding wheel

Mobile

X \ Z-axis rapid traverse

m/min

3\3

B-axis (table) rotation speed

rpm

100

X \ Z-axis cutting feed

mm/min

1-600

Motor Power

Vertical grinding spindle motor

KW

35kw

Horizontal grinding spindle motor

KW

30kw

Table motor

KW

35KW inverter + reducer

Z-axis servo motor

KW

3.9KW × 2 (double grinding) 2500rpm

X-axis servo motor

KW

2.3KW ×2   1500rpm

Pump motor

KW

1

Pump motor

KW

7.5

Accuracy

X / Z positioning accuracy

mm

0.01/300，0.01/300

X / Z axis Repeatability

mm

0.005/300，0.005/300

Flatness

mm

0.01/1000

Thickness, etc.

mm

0.015/1000

Roughness

Ra0.32μ

Rail

X-axis

Three heavy ball rail line

Z-axis

Hard track (posted PTFE tape)

Screw pay

X / Z-axis diameter

mm

Φ50×2/Φ50×2

X / Z axis Pitch

mm

10

Nuts

Ball nut

Tank

Grinding fluid tank (tank)

L

600

Hydraulic System Workbench

L

500

Hydraulic system static pressure grinding

L

200

Lubrication system

L

10

Machine Specifications

Pressure needs

Mpa

0.6-0.7

Power capacity

KVA

100

Total weight

KG

Approximately 60,000
